Bẩy Hơi Đồng Tiền Lắp Ren

Ứng dụng: Hơi Nóng

Kích thước: 1/2" - 2"

Vật liệu: Gang GG-25, Gang dẻo GGG-40.3, Thép WCB, Inox CF8

Áp suất: Tối đa 40 bar

Nhiệt độ: Max. 400 ⁰C

Kết nối: Lắp Ren BSP/NPT hoặc Lắp Bích DIN/JIS/ANSI

Xuất xứ: Đức - Turkey, Japan, Korea, Taiwan

Bẫy hơi đồng tiền hay còn gọi là cốc xả nước ngưng đồng tiền là một thiết bị trên đường ống hơi nóng có chức năng tách nước ngưng tụ trên đường ống hơi giúp cho hệ thống hơi nóng luôn khô, giúp tăng hiệu năng trao đổi nhiệt.

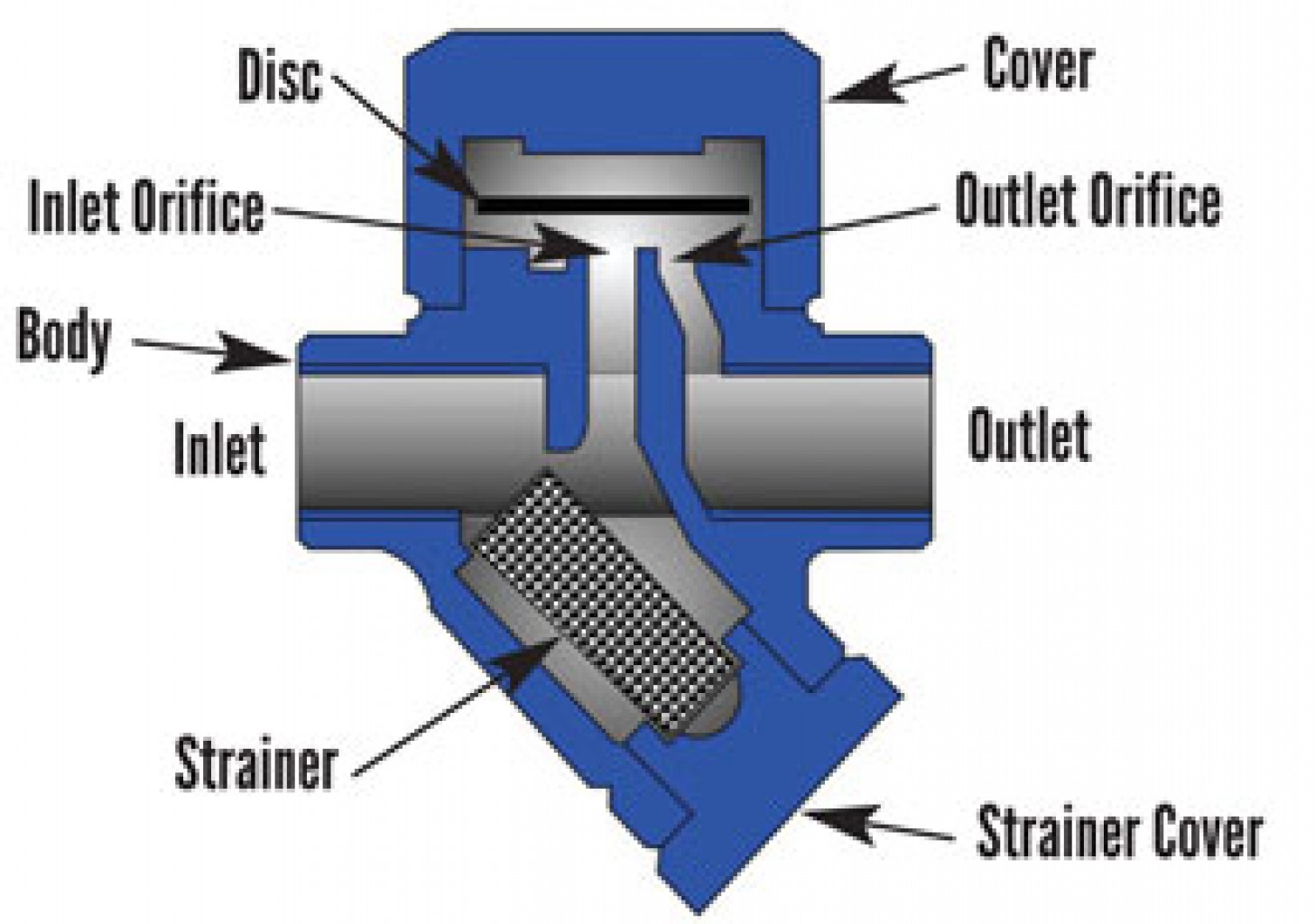

Cấu tạo:

Bẫy hơi đồng tiền có thiết kế bên ngoài giống Lọc Y, tuy nhiều thiết kế bên trong thân van được thiết hoàn toàn khác biệt. Bẫy hơi đồng tiền có cấu tạo gồm các bộ phận cơ khí cơ bản như:

• Thân bẫy: Có nhiều loại vật liệu như gang, thép, inox… chịu được áp lực cao lên đến 40 bar. Gồm các kiểu kết nối như nối ren, nối bích hoặc nối hàn.
• Lưới lọc: bộ phận ngăn chặn cáu cặn giúp bảo vệ các chi tiết cơ khí bên trong bẩy.
• Đĩa bẫy: có thiết kế hình đĩa tròn giống như đồng tiền được làm bằng vật liệu thép không gỉ.

Nguyên Lý hoạt động

Bẫy hơi đồng tiền hoạt động dựa vào nguyên tắc nhiệt động học. Khi hơi nóng đi qua bẩy với vận tốc lớn, kèm với đó là do chênh lệch nhiệt độ giữa 2 bề mặt tiếp xúc đĩa bên trong bẩy. Khi đó sẽ xảy ra hiện tượng hơi giản nở giúp tạo áp lực lớn ở phía trên của đĩa giúp bẩy đóng lại không cho hơi nóng đi qua. Trong một thời gian không cố định, khi nước ngưng ngưng tụ giúp làm nguội ở phía dưới đĩa tạo áp lực lớn hơn áp giản nở phía trên mặt đĩa thì bẫy sẽ tự động mở ra để xả nước ngưng ra ngoài. Theo đó bẫy hoạt động đóng mở theo chu kỳ.
